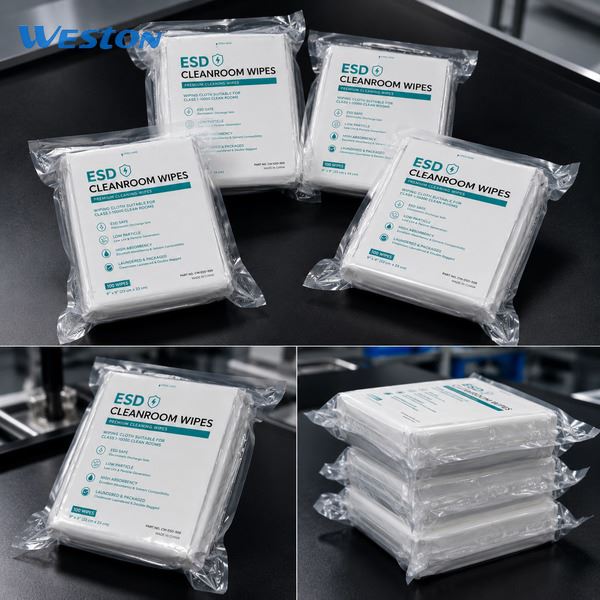

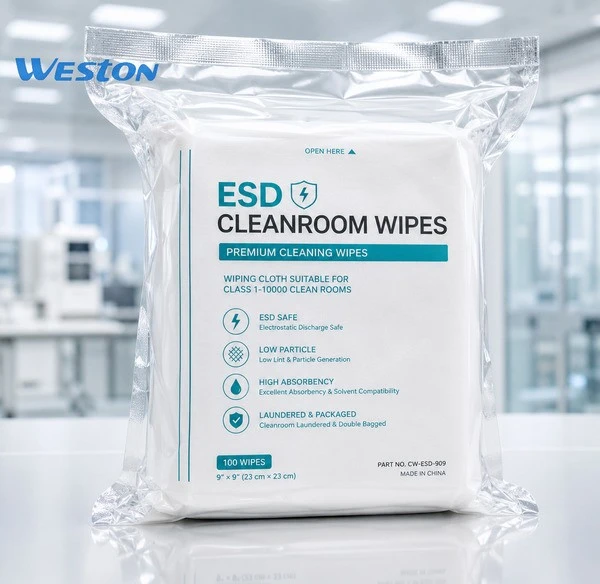

ESD Cleanroom Wipes - Laser-Tepi Tertutup, 9" × 9"
Pengelap bilik bersih gentian-konduktif yang menarik zarah dan mengalirkan cas statik dalam laluan yang sama, dibina untuk digunakan di dalam bilik bersih Kelas 4 (Kelas 10) ISO.
Kenapa sapuan ini berbeza
Kebanyakan pemegang kain lap bilik bersihsama adapenyingkiran zarahataukawalan statik dengan baik, dan bertolak ansur pada yang lain. Lap ini dianyam - tidak berlamina atau bersalut - dengan filamen konduktif yang mengalir melalui tapak poliester (atau poliester-nilon), jadi prestasi anti-statik tidak luntur, haus atau luntur selepas pengendalian berulang.
Ciri Produk Teras
Tenunan grid konduktif, bukan salutan permukaan
Dianyam daripada poliester atau poliester-filamen nilon yang dijalin dengan-benang konduktif berprestasi tinggi. Oleh kerana kekonduksian terbina dalam struktur tenunan itu sendiri, ia bertahan sepanjang hayat lap dan bukannya merendahkan selepas beberapa penggunaan seperti disembur-pada rawatan anti-statik.
01
Rintangan permukaan ditala untuk pengendalian sensitif-ESD
Kerintangan permukaan 10⁵–10¹¹ Ω - mengelap habuk mikro sambil secara aktif menarik cas statik dari komponen atau permukaan yang sedang dibersihkan, bukannya hanya memindahkan habuk ke sekeliling.
02
Pelesapan statik yang cepat
Masa pereputan statik di bawah 1.5 saat, dengan voltan triboelektrik (geseran-dijana) dikekalkan di bawah 100V. Kedua-dua nilai boleh ditala kepada keperluan proses pelanggan.
03
Laser-tepi tertutup
Tepi adalah-dipotong dan dimeterai dengan laser dan bukannya merah jambu atau ditekan, yang menghentikan penumpahan gentian-yang longgar dan terkeluar yang dihasilkan oleh tepi potong biasa - penting dalam mana-mana persekitaran di mana benang sesat itu sendiri merupakan risiko pencemaran.
04
Jarak gentian konduktif yang boleh dikonfigurasikan
Jarak benang konduktif boleh dilaraskan (1cm, 1.5cm, 2cm atau tersuai) bergantung pada betapa agresifnya keperluan anti-statik untuk garisan tertentu.
05
Spesifikasi Produk
|
Atribut |
Nilai |
Toleransi Spec |
Kaedah Ujian |
|
bahan |
100% Poliester |
- |
- |
|
Saiz (L × W) |
22.7 × 22.4 cm (≈9" × 9") |
22.8 ± 5% |
IEST-RP-CC004.3 |
|
Ketebalan |
420 μm |
300–500 μm |
IEST-RP-CC004.3 |
|
Berat asas |
118 g/m² |
120 ± 5% |
IEST-RP-CC004.3 |
|
Sorben, intrinsik |
2.76 cc/g |
Lebih besar daripada atau sama dengan 2.5 cc/g |
IEST-RP-CC004.3 |
|
Sorben, ekstrinsik |
346.72 cc/m² |
Lebih besar daripada atau sama dengan 260 cc/m² |
IEST-RP-CC004.3 |
|
Kadar sorptif |
1 saat |
Kurang daripada atau sama dengan 5 saat |
IEST-RP-CC004.3 |
|
Kiraan zarah ( Lebih daripada atau sama dengan 0.3μm) |
123 |
Kurang daripada atau sama dengan 300 (Ea/ft³) |
IEST-RP-CC004.3 |
|
Rintangan permukaan |
10⁵–10¹¹ Ω |
Proses-boleh laras |
- |
|
Masa pereputan statik |
< 1.5 seconds |
Proses-boleh laras |
- |
|
Voltan triboelektrik |
< 100V |
Proses-boleh laras |
- |
|
Kemasan tepi |
Laser-dimeterai |
- |
- |
|
Jarak gentian konduktif |
1cm / 1.5cm / 2cm (tersuai tersedia) |
- |
- |
Pematuhan & Ringkasan Laporan Ujian
Setiap kumpulan pengeluaran diuji untuk bahan terlarang. Di bawah ialah ringkasan keputusan daripada Laporan Ujian No. CANEC25022464207, dijalankan kepada IEC 62321 (bersamaan dengan EN 62321) menggunakan ICP-OES/AAS, UV-Vis dan GC-MS. Had yang dirujuk adalah daripada Arahan RoHS (EU) 2015/863.
|
Item Ujian |
had |
Unit |
MDL |
Hasilnya |
|
Plumbum (Pb) |
1000 |
mg/kg |
2 |
ND |
|
Merkuri (Hg) |
1000 |
mg/kg |
2 |
ND |
|
Kadmium (Cd) |
100 |
mg/kg |
2 |
ND |
|
Kromium Heksavalen (Cr(VI)) |
1000 |
mg/kg |
8 |
ND |
|
Jumlah Bifenil Polibrominasi (PBB) |
1000 |
mg/kg |
- |
ND |
|
Jumlah Polybrominated Diphenyl Ethers (PBDE) |
1000 |
mg/kg |
- |
ND |
|
DEHP |
1000 |
mg/kg |
50 |
ND |
|
BBP |
1000 |
mg/kg |
50 |
ND |
|
DBP |
1000 |
mg/kg |
50 |
ND |
|
DIBP |
1000 |
mg/kg |
50 |
ND |
Semua homolog bifenil dan difenil eter mono individu- melalui deka{1}}berbromin juga telah diuji secara individu dan dilaporkan sebagai ND (MDL 25 mg/kg setiap satu). Keputusan penuh tersedia atas permintaan.
Dokumentasi tambahan tersedia:
- Laporan Ujian RoHS
- Laporan Kandungan Halogen
- Laporan Ujian Minyak Silikon
- Laporan Ion Logam
- Laporan Kekuatan Pecah (Tegangan).
- Laporan Kebersihan / Zarah (kaedah IEST)
Tempat Lap Ini Digunakan
Pembersihan dan pembungkusan ISO Kelas 4 (Kelas 10).
Setiap kelompok pengeluaran disemak terhadap nilai anti-statik di atas sebelum dikeluarkan, jadi prestasi ESD padam itu disahkan lot-oleh-lot dan bukannya diandaikan daripada helaian spesifikasi.
Kebersihan disahkan kepada protokol IEST
Penumpahan dan penyerapan zarah diukur menggunakan metodologi IEST-RP-CC004.3, piawaian yang sama dirujuk dalam jadual spesifikasi di atas - supaya pasukan QA cleanroom boleh menyeberangi-menyemak lot masuk terhadap kaedah ujian yang diketahui dan bukannya proprietari.
Proses-jarak konduktif dipadankan
Oleh kerana jarak gentian konduktif boleh dikonfigurasikan, lap asas yang sama boleh ditala untuk garisan dengan kepekaan statik yang berbeza - contohnya, jarak 2cm yang lebih luas untuk kawasan pengendalian umum dan jarak 1cm yang lebih ketat untuk stesen yang mengendalikan komponen sensitif ESD-yang tidak dibungkus.
Contoh kes penggunaan
Barisan pembungkusan semikonduktor yang mengendalikan komponen yang tidak dilindungi antara langkah ujian dan{0}}pemuatan dulang memerlukan lap yang tidak meninggalkan gentian pada permukaan dulang (laser-tepi tertutup) dan boleh membawa cas triboelektrik pada permukaan komponen di bawah 100V sebelum langkah pengendalian seterusnya (ditemui oleh<1.5s static decay spec). Batch-level anti-static verification let the line's incoming QC skip a secondary in-house resistance check.
